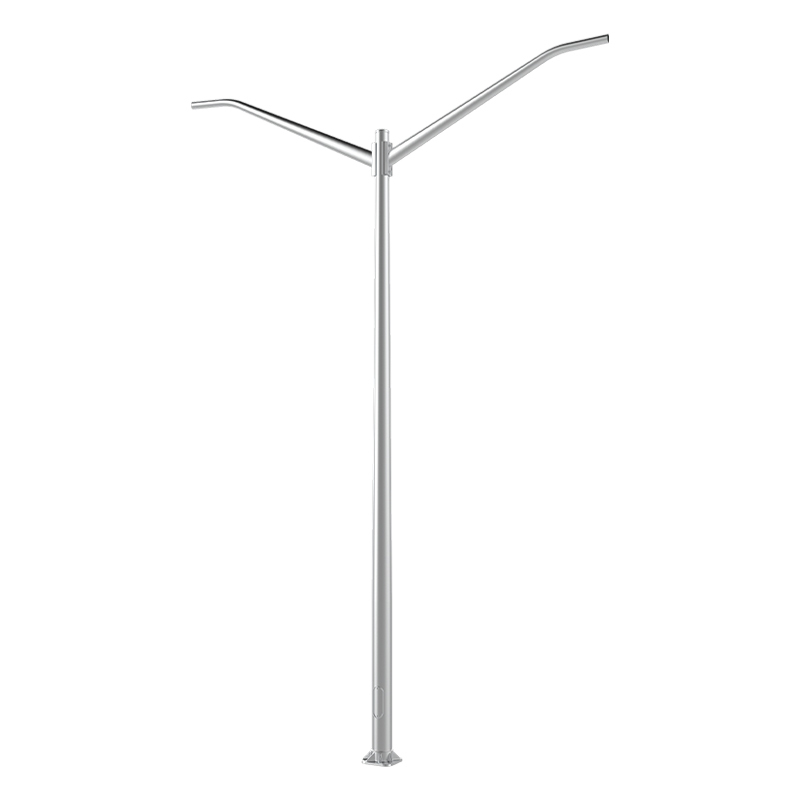

Bras duo de poteaux lumineux coniques en aluminium de 20 à 40 pieds, montage sur bride de base

PÔLE

Confirmant la norme ASTM B221, l'arbre et le bras du poteau seront fabriqués en AL6063 extrudé. L'ensemble de l'arbre sera traité thermiquement T6 sur toute sa longueur après le soudage de la bride de base.

TROU POUR LA MAIN

Trou à main renforcé en aluminium moulé avec couvercle de porte en aluminium et une vis de terre sera prévue en face du trou à main.

PLAQUE DE BASE

Bride de base en aluminium moulé, fabriquée en matériau A356-T6.

COUVERTURE DE BASE

Couvercle de base rond en aluminium moulé, fabriqué en matériau A356.

COUVERTURE SUPÉRIEURE

Couvercle supérieur rond en aluminium moulé, fabriqué en matériau A356.

Enquête

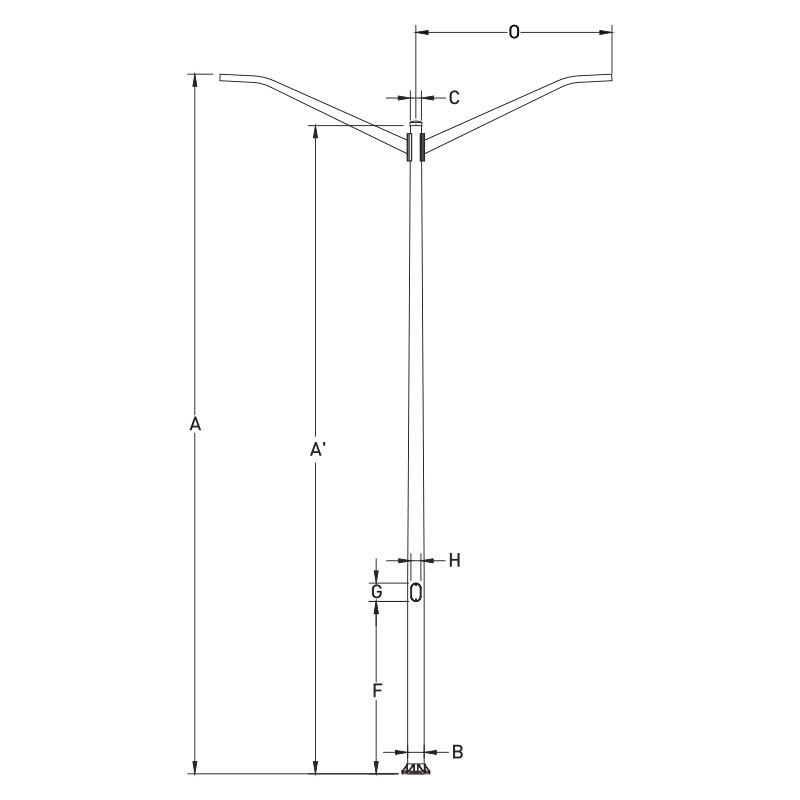

Code de l'article	Hauteur de montage "Ft" A	Bras Longueur "Ft" O	Pôle Hauteur "Ft" A'	Bas Jour "Dans" B	Haut Jour "Dans" C	Mur Épaisseur "Dans"	Porte Hauteur "Dans" F	Porte Taille "Dans" H*G	Base Plaque "Dans"	Boulon Taille "Dans"	Boulon Cercle "Dans"	Environ Poids "Ibs"
Code de l'article
AP-60-45-C-19-XXX-XX	20	4	19	6	4.5	0.156	18	3*5	10*10	1364	9-10	93.63
AP-60-45-C-18-XXX-XX	20	6	18	6	4.5	0.156	18	3*5	10*10	1364	9-10	97.93
AP-60-45-C-17-XXX-XX	20	8	17	6	4.5	0.156	18	3*5	10*10	1364	9-10	105.01
AP-60-45-D-19-X-XX-XX	20	4	19	6	4.5	0.188	18	3*5	10*10	1364	9-10	107.3
AP-60-45-D-18-X-XX-XX	20	6	18	6	4.5	0.188	18	3*5	10*10	1364	9-10	110.69
AP-60-45-D-17-X-XX-XX	20	8	17	6	4.5	0.188	18	3*5	10*10	1364	9-10	118.67
AP-60-45-C-24-X-XX-XX	25	4	24	6	4.5	0.156	18	3*5	10*10	1364	9-10	110.72
AP-60-45-C-23-XXX-XX	25	6	23	6	4.5	0.156	18	3*5	10*10	1364	9-10	107.3
AP-60-45-C-22-XXX-XX	25	8	22	6	4.5	0.156	18	3*5	10*10	1364	9-10	119.82
AP-60-45-D-24-X-XX-XX	25	4	24	6	4.5	0.188	18	3*5	10*10	1364	9-10	143.28
AP-60-45-D-23-X-XX-XX	25	6	23	6	4.5	0.188	18	3*5	10*10	1364	9-10	129.83
AP-60-45-D-22-X-XX-XX	25	8	22	6	4.5	0.188	18	3*5	10*10	1364	9-10	125.73
AP-70-45-C-24-XXX-XX	25	4	24	7	4.5	0.156	18	4*6	11*11	1364	10-11	126.02
AP-70-45-C-23-XXX-XX	25	6	23	7	4.5	0.156	18	4*6	11*11	1364	10-11	130.89
AP-70-45-C-22-XXX-XX	25	8	22	7	4.5	0.156	18	4*6	11*11	1364	10-11	136.25
AP-70-45-D-24-X-XX-XX	25	4	24	7	4.5	0.188	18	4*6	11*11	1364	10-11	145.44
AP-70-45-D-23-X-XX-XX	25	6	23	7	4.5	0.188	18	4*6	11*11	1364	10-11	149.52
AP-70-45-D-22-X-XX-XX	25	8	22	7	4.5	0.188	18	4*6	11*11	1364	10-11	154.08
AP-80-45-D-29-X-XX-XX	30	4	29	8	4.5	0.188	18	4*6	12*12	1364	11-12	184.87
AP-80-45-D-28-X-XX-XX	30	6	28	8	4.5	0.188	18	4*6	12*12	1364	11-12	187.97
AP-80-45-D-27-X-XX-XX	30	8	27	8	4.5	0.188	18	4*6	12*12	1364	11-12	191.67
AP-80-45-D-34-X-XX-XX	35	4	34	8	4.5	0.188	18	4*6	12*12	1364	11-12	209.33
AP-80-45-D-33-X-XX-XX	35	6	33	8	4.5	0.188	18	4*6	12*12	1364	11-12	216.54
AP-80-45-D-32-X-XX-XX	35	8	32	8	4.5	0.188	18	4*6	12*12	1364	11-12	219.36
AP-80-45-E-34-X-XX-XX	35	4	34	8	4.5	0.25	18	4*6	12*12	1364	11-12	268.13
AP-80-45-E-33-X-XX-XX	35	6	33	8	4.5	0.25	35	4*6	12*12	1364	11-12	273.62
AP-80-45-E-32-X-XX-XX	35	8	32	8	4.5	0.25	18	4*6	12*12	1364	11-12	275.49
AP-10-60-D-34-X-XX-XX	35	4	34	10	6	0.188	18	4*8	13*13	1484	13-15	268.77
AP-10-60-D-33-X-XX-XX	35	6	33	10	6	0.188	18	4*8	13*13	1484	13-15	269.87
AP-10-60-D-32-X-XX-XX	35	8	32	10	6	0.188	18	4*8	13*13	1484	13-15	272.16
AP-80-45-D-38-X-XX-XX	40	6	38	8	4.5	0.188	18	4*6	12*12	1364	11-12	238.23
AP-80-45-D-37-X-XX-XX	40	8	37	8	4.5	0.188	18	4*6	12*12	1364	11-12	247.58
AP-80-45-E-38-X-XX-XX	40	6	38	8	4.5	0.25	18	4*6	12*12	1364	11-12	303.49
AP-80-45-E-37-X-XX-XX	40	8	37	8	4.5	0.25	18	4*6	12*12	1364	11-12	305.63
AP-10-60-D-38-X-XX-XX	40	6	38	10	6	0.188	18	4*8	13*13	1484	13-15	298.13
AP-10-60-D-37-X-XX-XX	40	8	37	10	6	0.188	18	4*8	13*13	1484	13-15	300.64
