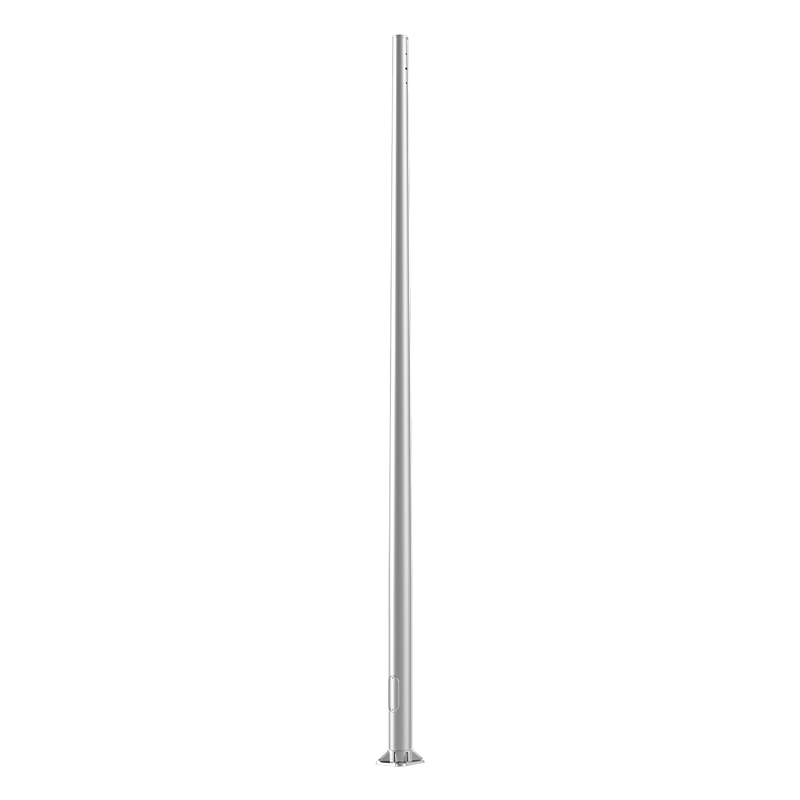

Poteau lumineux conique en aluminium de 10 à 40 pieds avec couvercle supérieur, montage sur bride de base
  • Poteau lumineux conique en aluminium de 10 à 40 pieds avec couvercle supérieur, montage sur bride de base
  • Poteau lumineux conique en aluminium de 10 à 40 pieds avec couvercle supérieur, montage sur bride de base

Poteau lumineux conique en aluminium de 10 à 40 pieds avec couvercle supérieur, montage sur bride de base

PÔLE

Confirmant la norme ASTM B221, l'arbre du poteau sera fabriqué en AL6063 extrudé ; l'arbre entier sera traité thermiquement T6 sur toute sa longueur après le soudage de la bride de base.

TROU POUR LA MAIN

Trou à main renforcé en aluminium moulé avec couvercle de porte en aluminium et une vis de terre sera prévue en face du trou à main.

PLAQUE DE BASE

Bride de base en aluminium moulé, fabriquée en matériau A356-T6.

COUVERTURE DE BASE

Couvercle de base rond en aluminium moulé, fabriqué en matériau A356.

COUVERTURE SUPÉRIEURE

Couvercle supérieur rond en aluminium moulé, fabriqué en matériau A356.

Enquête
Précédent: Poteau lumineux conique en aluminium de 10 à 40 pieds, montage planté Suivant: Poteau lumineux conique en aluminium de 10 à 40 pieds avec couvercle supérieur, montage planté

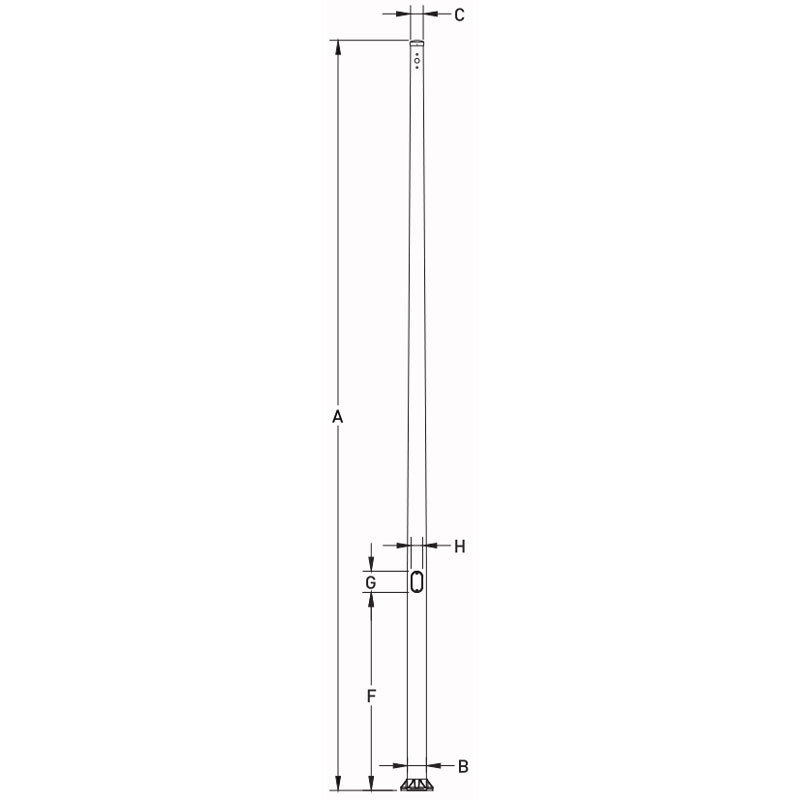

Code de l'article Hauteur de montage
"Ft"
A 		Diamètre inférieur
"Dans"
B 		Top Dia
"Dans"
C 		Épaisseur de la paroi
"Dans" 		Hauteur de porte
"Dans"
F 		Taille de la porte
"Dans"
H*G 		Plaque de base
"Dans" 		Taille du boulon
"Dans" 		Cercle de boulons
"Dans" 		Poids approximatif
"Ibs"
AP-40-30-B-10-X-XX-XXXX 10 4 3 0.125 18 2*4 8,5*8,5 3/4*17*3 7 25.08
AP-40-30-B-12-X-XX-XXXX 12 4 3 0.125 18 2*4 8,5*8,5 3/4*17*3 7 28.74
AP-40-30-B-14-X-XX-XXXX 14 4 3 0.125 18 2*4 8,5*8,5 3/4*17*3 7 32.37
AP-60-40-B-16-X-XX-XXXX 16 6 4 0.125 18 3*5 10*10 1*36*4 9-10 54.77
AP-60-40-C-16-XXX-XXXX 16 6 4 0.156 18 3*5 10*10 1*36*4 9-10 66.12
AP-60-40-D-16-X-XX-XXXX 16 6 4 0.188 18 3*5 10*10 1*36*4 9-10 77.5
AP-60-40-B-18-X-XX-XXXX 18 6 4 0.125 18 3*5 10*10 1*36*4 9-10 60.24
AP-60-40-C-18-XXX-XXXX 18 6 4 0.156 18 3*5 10*10 1*36*4 9-10 72.96
AP-60-40-D-18-X-XX-XXXX 18 6 4 0.188 18 3*5 10*10 1*36*4 9-10 85.28
AP-60-40-B-20-XXX-XXXX 20 6 4 0.125 18 3*5 10*10 1*36*4 9-10 64.78
AP-60-40-C-20-XXX-XXXX 20 6 4 0.156 18 3*5 10*10 1*36*4 9-10 78.62
AP-60-40-D-20-X-XX-XXXX 20 6 4 0.188 18 3*5 10*10 1*36*4 9-10 92.49
AP-60-40-D-25-X-XX-XXXX 25 6 4 0.188 18 3*5 10*10 1*36*4 9-10 112.95
AP-70-40-C-25-XXX-XXXX 25 7 4 0.156 18 4*6 11*11 1*36*4 10-11 114.05
AP-70-40-D-25-X-XX-XXXX 25 7 4 0.188 18 4*6 11*11 1*36*4 10-11 134.27
AP-80-45-C-25-XXX-XXXX 25 8 4.5 0.156 18 4*6 12*12 1*36*4 11-12 126.7
AP-80-45-D-25-X-XX-XXXX 25 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 149.76
AP-70-40-D-30-X-XX-XXXX 30 7 4 0.188 18 4*6 11*11 1*36*4 10-11 156.62
AP-80-45-D-30-XXX-XXXX 30 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 175.27
AP-80-45-E-30-XXX-XXXX 30 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 228.18
AP-10-60-D-30-X-XX-XXXX 30 10 6 0.188 18 4*8 13*13 1*48*4 13-15 225.6
AP-10-60-E-30-XXX-XXXX 30 10 6 0.25 18 4*8 13*13 1*48*4 13-15 291.8
AP-80-45-D-35-X-XX-XXXX 35 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 197.11
AP-80-45-E-35-X-XX-XXXX 35 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 257.08
AP-10-60-D-35-X-XX-XXXX 35 10 6 0.188 18 4*8 13*13 1*48*4 13-15 252.94
AP-10-60-E-35-XXX-XXXX 35 10 6 0.25 18 4*8 13*13 1*48*4 13-15 327.96
AP-80-45-D-40-XXX-XXXX 40 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 220.97
AP-80-45-E-40-X-XX-XXXX 40 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 288.65
AP-10-60-D-40-X-XX-XXXX 40 10 6 0.188 18 4*8 13*13 1*48*4 13-15 282.54
AP-10-60-E-40-X-XX-XXXX 40 10 6 0.25 18 4*8 13*13 1*48*4 13-15 367.14
